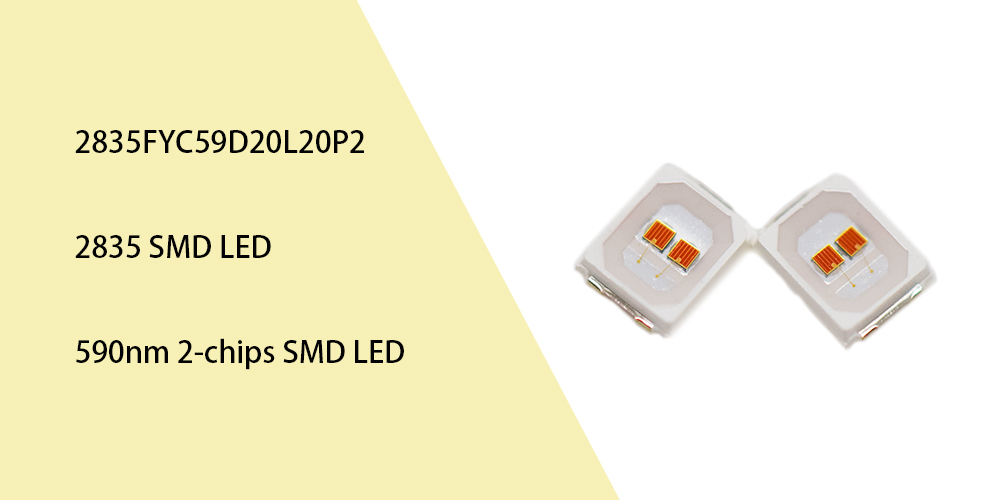

Durante la nostra produzione, produrremo alcuni LED SMD o LED DIP con un singolo chip all'interno o più chip all'interno. Per i LED multichip, all'interno del pacchetto avranno chip e lunghezze d'onda diversi. Perché inseriamo due stessi chip LED all'interno di un unico pacchetto?
A prima vista, mettere due chip LED in un unico pacchetto potrebbe sembrare superfluo. Perché non utilizzare semplicemente due LED separati?
La risposta si riduce a prestazioni, costi e praticità, soprattutto per le applicazioni ad alta potenza come i LED gialli da 1 W.
Ecco i motivi principali.
1. Maggiore luminosità senza ingombro maggiore
Un singolo chip LED standard gestisce in genere 20‑60 mA. Per ottenere 350 mA di corrente di pilotaggio, non è possibile semplicemente spingere un chip così forte: si surriscalderebbe e si guasterebbe rapidamente.
Posizionando due chip all'interno di un pacchetto, dividi la corrente tra di loro. Ogni chip funziona comodamente entro il suo raggio d'azione sicuro, mentre l'uscita combinata offre una luminosità totale molto più elevata, il tutto nello stesso spazio fisico di un singolo LED.
Risultato: più luce, stesso ingombro sulla tavola.
2. Migliore gestione termica
Il calore è nemico della durata dei LED. Un chip funzionante a 350 mA diventerebbe estremamente caldo. Due chip che funzionano a 175 mA ciascuno generano meno calore per chip e il calore viene distribuito su un'area più ampia del die.
Con un design del package adeguato (ad esempio, un dissipatore di calore inferiore o un pad termico), la configurazione a doppio chip funziona a temperature più basse e dura più a lungo di un singolo chip overdrive.
Risultato: maggiore durata e funzionamento più affidabile.
3. Assemblaggio semplificato e costi inferiori
Se hai bisogno dell'emissione luminosa di due chip, puoi montare due LED separati da 60 mA sul tuo PCB. Ma ciò significa:
Due operazioni pick-and-place
Il doppio dei punti di saldatura
Più spazio a bordo
Potenziale disadattamento tra due componenti discreti
Un singolo package a doppio chip si posiziona una volta, si salda una volta e occupa meno spazio. I costi di assemblaggio diminuiscono, non aumentano.
Risultato: costi di produzione inferiori, distinta base più semplice.
4. Migliore consistenza ottica
Quando si utilizzano due LED separati, la loro luminosità e colore possono variare leggermente, soprattutto se provengono da contenitori diversi o sono posizionati ad angolazioni leggermente diverse.
Un unico pacchetto con due chip dello stesso lotto di produzione, montati fianco a fianco sullo stesso sottosupporto, fornisce un rendimento uniforme. La luce appare come un'unica fonte uniforme, non come due punti sovrapposti.
Risultato: migliore qualità della luce, nessuna "scissione" visibile.
Mettiamo due chip in una confezione perché ti dà:
Più luce dallo stesso spazio
Migliore gestione del calore per una maggiore durata
Costi di assemblaggio inferiori con meno componenti
Prestazioni ottiche costanti lotto dopo lotto
Non si tratta solo di un trucco tecnico: è un modo più intelligente per costruire LED ad alta potenza senza chiedere di riprogettare la linea di produzione.
